Drachen Holz

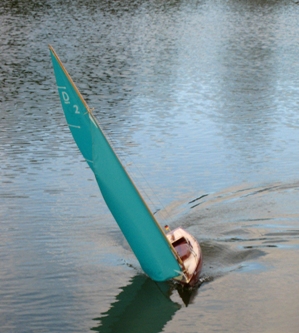

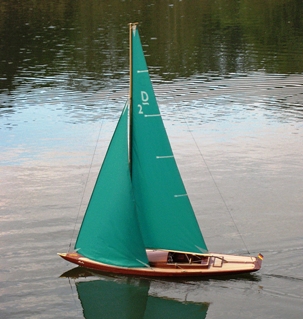

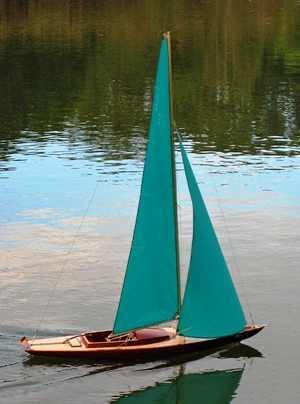

Hier ein Modell von Frank Neumann      Das Deck, die Kajüte und das Segel wurde von Ihm selbst entworfen.

Maßstab                                    1 : 7,46

Länge:                                       120,00 cm

Breite:                                         25,50 cm

Masthöhe                                   136,00 cm

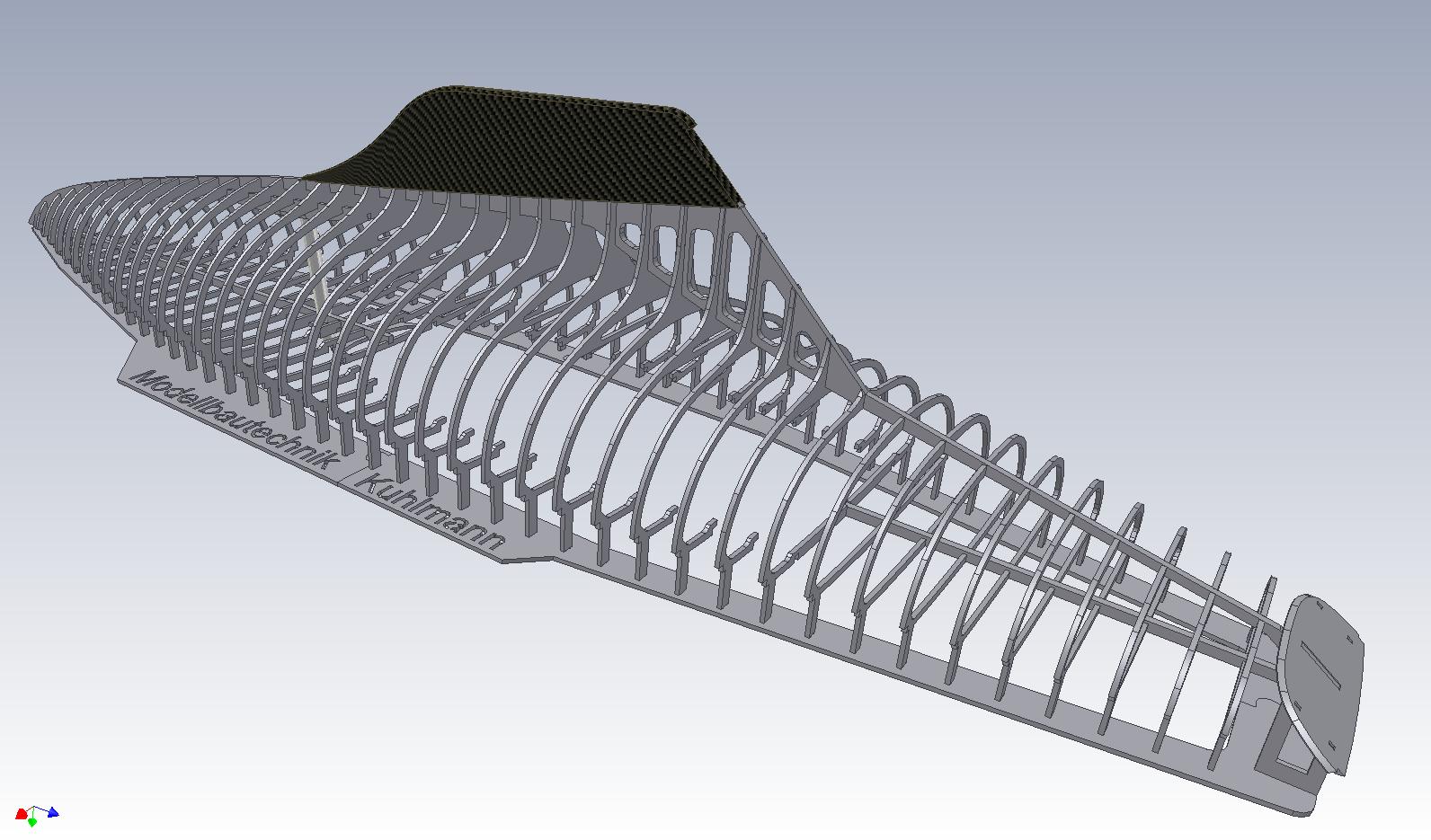

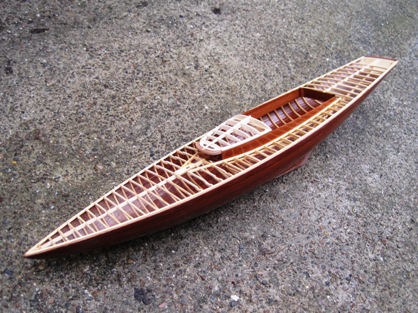

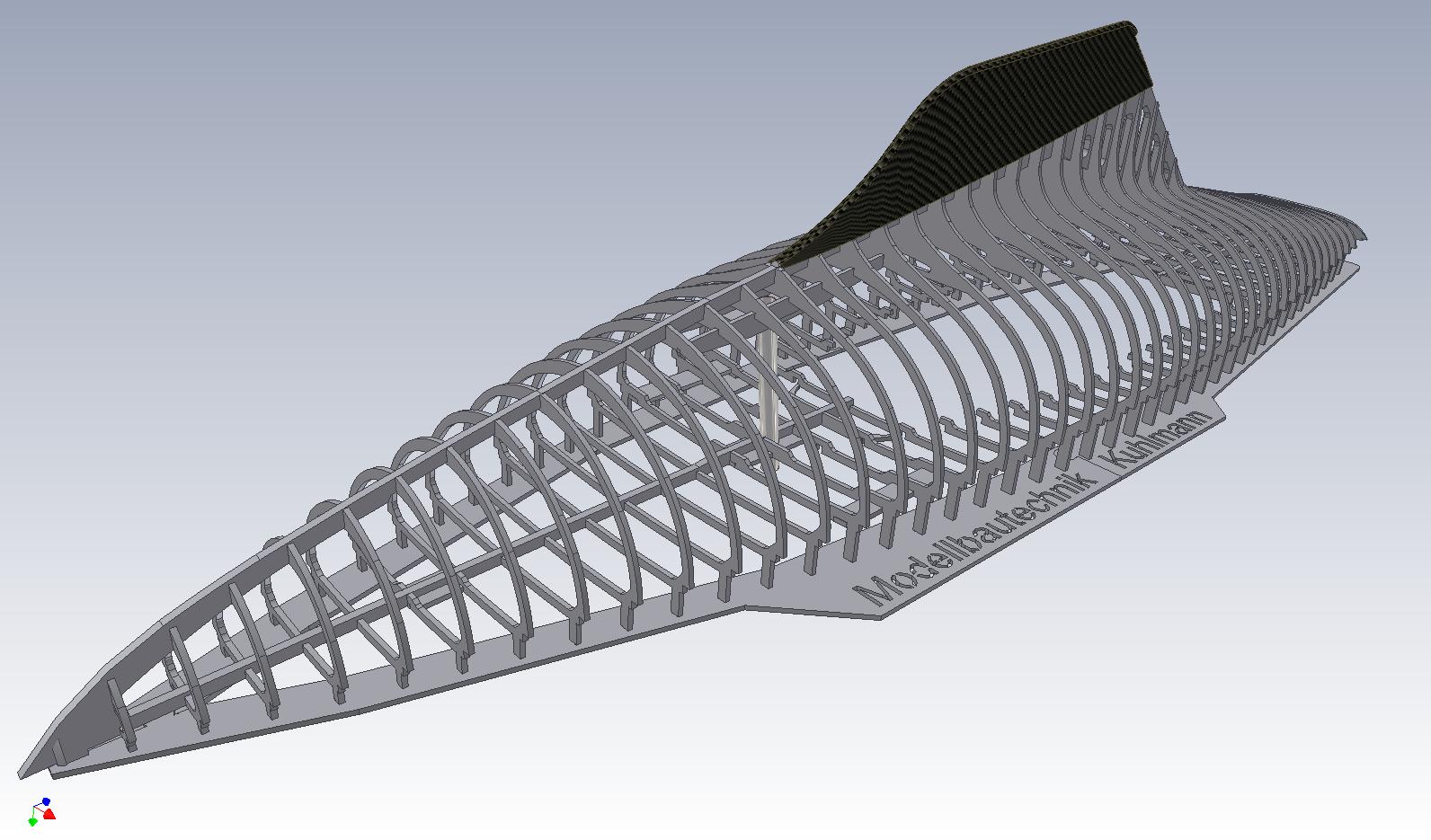

Der Spantenriss für diesen Holzdrachen wurde nach Originalplänen der Klassenvereinigung in ein CAD-Programm übertragen und dort in eine dreidimensionale Zeichnung umgewandelt. Die Spanten sind aus 4 mm starkem Sperrholz gefräst und sauber gestrakt. Für die Beplankung können 1,8 mm starke Mahagonileisten geliefert werden. Die Bestandteile für Kajüte und Plicht werden aus Mahagoni passgenau gefräst. Für den Kiel kann eine GFK-Hülle entweder mit Bleikugeln gefüllt oder aber direkt mit Blei ausgegossen werden, wobei im letztgenannten Fall aber unbedingt  für eine Wasserkühlung zu sorgen ist. Es ist ein 1 mm starkes Sperrholzdeck und ein gefrästes Teakdeck lieferbar.

In Planung ist ein kompletter Bausatz mit Mast und Besegelung.

 Zur Zeit nicht lieferbar

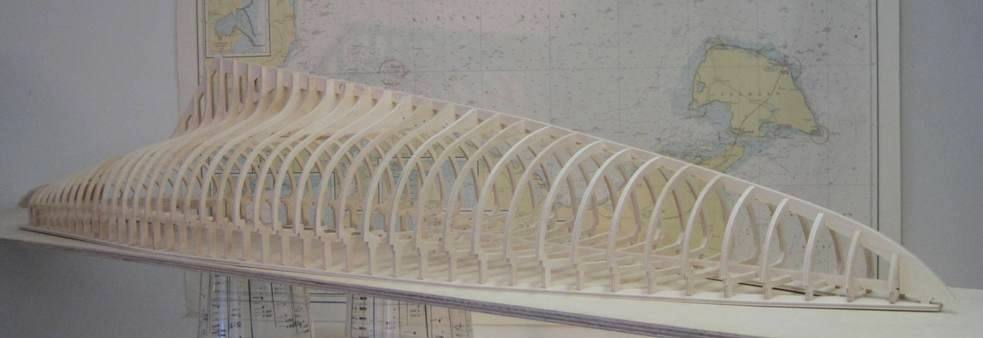

Spantensatz
  169,00 €
Mahagoni Beplankung verjüngt gefräst mit Ruder
    128,00 €
GFK- Kiel
    40,00 €

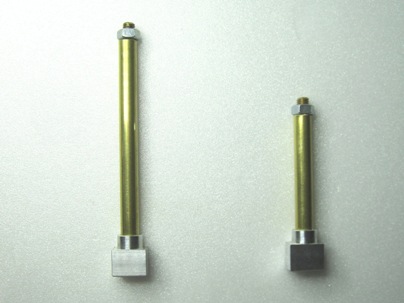

Kielbolzen
    16,00 €

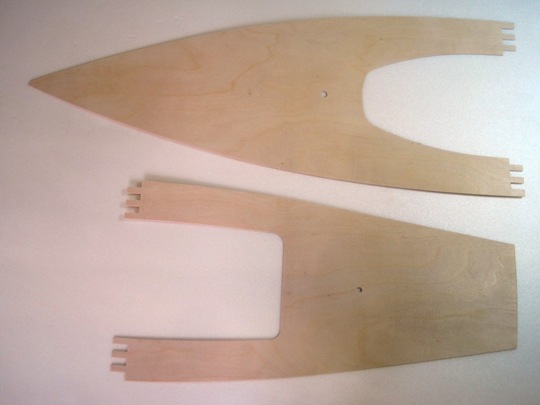

Sperrholzdeck 1mm

    32,00 €



Teakdeck gefräst                   148 €
Kajüte mit Plichtsüllrand            76 €
Ruderkoker mit Welle und Hebel            12 €



Mast und Baum aus Alu                   Nicht lieferbar
Rigg und Beschläge          Nicht lieferbar
Segel          Nicht lieferbar
